沃克能源三工位石英管旋转封管机特点与操作方法

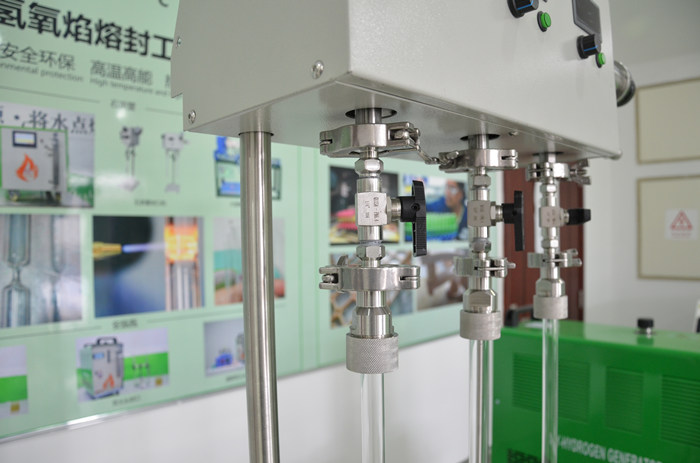

沃克能源三工位石英管旋转封管机

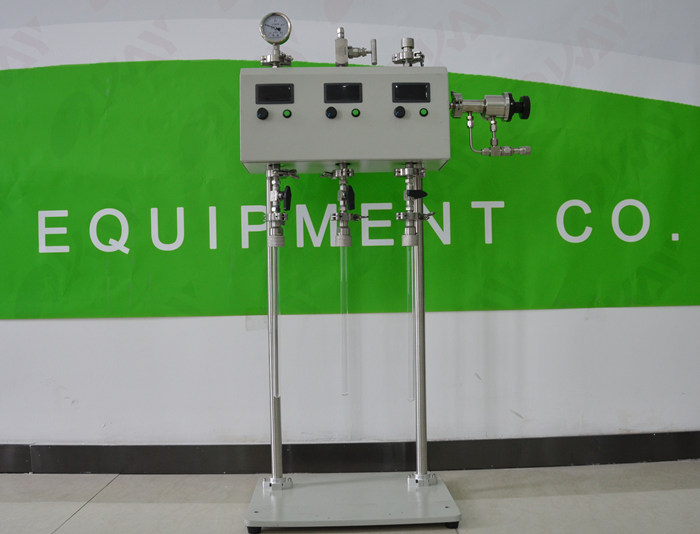

沃克能源三工位石英管旋转封管机

       沃克能源三工位石英管旋转封管机‍主要为石英管封口而开发的一套与氢氧设备匹配专用的装置。其工作原理为采用动密封技术，让内有样品的石英管（管内无氧无水）在自动旋转的状态下同时进行石英管内真空抽取、充气，配合氢氧焰实现石英管封口。

       沃克能源三工位石英管旋转封管机主要特点：‍

       1、操作简单，适用于不同管径与长度的石英管真空封口；
       2、可根据用户需求提供相应规格标准的石英管卡套接头；
       3、采用动密封技术，自动旋转，安全可靠；
       4、可实现石英管内充入惰性气体功能。
       操作方法：
       A、石英管加石英柱封口
       1、连接设备电源，固定好氢氧火焰枪于合适位置；
       2、开启氢氧焰熔封机，关闭火焰枪枪阀，当氢氧焰熔封机压力0.1MPA时打开火焰枪枪阀适当，点火调节好火力；
       3、根据装料尺寸，在石英管上需要安装玻璃塞位置的底部（离管口位置不可少于60mm）平行熔入管壁两凹点，以避免石英柱放入管内掉入管底，火焰枪关枪熄火；
       4、冷却石英管后，将所需封装样品加入石英管内，放入与石英管内径相近的石英柱；
       5、将石英管连接封口装置，打开电源开关，石英管旋转，调节调速旋钮至合适转速；
       6、开启真空泵机组后，拧开高真空分流挡板阀上小的旋钮给石英管抽取真空，当真空度到0次方时，逐步打开高真空分流挡板阀上大的旋钮直至完全打开，抽真空至所需真空度后，关闭阀门；
       7、将火焰枪夹持装置固定好火焰枪，火嘴口离石英管5-10MM距离与石英柱平行，打开火焰枪阀适当，用点火器点火。
       8、当石英管凹陷，管壁与石英柱相融在一起时（管壁与石英柱相融内部透明无气孔），打开排气阀门，排气后关闭排气阀门，火焰枪关枪熄火，取下石英管，封口完成。
       9.如需充惰性气体，则在上述步骤6后，不锈钢高压针阀，将外部惰性气体充入石英管内，当负压表显示在-0.06Mpa左右，应迅速关闭不锈钢高压针阀。
然后步骤7后续操作。
       石英管拉丝封口：
       1、连接设备电源；
       2、将石英管连接封口装置，打开电源开关，石英管旋转，调节调速旋钮至合适转速；
       3、开启真空泵机组后，拧开高真空分流挡板阀上小的旋钮给石英管抽取真空，当真空度到0次方时，逐步打开高真空分流挡板阀上大的旋钮直至完全打开，抽真空至所需真空度后，关闭阀门；
       4、将火焰枪夹持装置固定好火焰枪，火嘴口离石英管5-10MM距离，打开火焰枪阀适当，用点火器点火。
       5、当石英管出现软化状态下时，左手轻握石英管下部分往下轻拉，右手向上微调节火焰枪手持装置，上下往复微调火焰在石英管上加热面积，当石英管螺旋状口熔断时，封口完成（此过程左手应保持向下用力，不要松开石英管，转速在15转/分左右）。
       6、打开排气阀，排气后关闭排气阀门，火焰枪关枪熄火，取下石英管。
       7.如需充惰性气体，则在上述步骤3后，打开图1中的4(不锈钢高压针阀)，将B处连接的外部惰性气体充入石英管内，当负压表显示在-0.06Mpa左右，应迅速关闭不锈钢高压针阀。
       然后步骤4后续操作。

       操作注意事项：
       1、封口位置应与石英管卡套接头底部保持4-8CM距离，避免热传导引起O型密封圈过早损耗；封口时间不可过长，如需超过10分钟，建议更换更大功率的氢氧产气设备。
       2、氢氧焰最高焰芯温度为2800摄氏度，操作过程请参照《氢氧焰熔封机》使用说明；
       3、石英管封口位置应保持清洁，若装样过程出现管壁粉末粘连时，可使用无尘布清洁管壁；
       4、在真空抽取过程中为了防止粉末状样品抽出，在抽真空时应缓慢打开高真空分流挡板阀，控制真空抽取速度，当真空抽取平稳时再缓慢增大阀门（先开小的旋钮开关再逐步打开大的旋钮开关）；
       5、如需充惰性气体，则抽取石英管真空后必需可关闭真空阀门（大小两个阀门都必需关死，避免惰性气体进入真空泵），再进行惰性气体充入；惰性气体的充入，可以通过不锈钢高压针阀来控制气量；若无需惰性气体充入，也可以抽真空至封口完成；
       6、惰性气体的充入非常迅速，一般气压到-0.06Mpa时，应迅速关阀，避免惰性气体充入过多，压力过大，将石英管挤出；压力过大时，加热后内部压力超过外部压力，则无法完成融封（石英管烧软时，内部气体会将其吹破）。
