电机绕组连接线和引出线焊接

采用简单的机械连接的电机绕组连接和引出线表面极易氧化。当电流通过时，易造成绕组连接处发热烧毁。因此，对于大型电机和防爆电机等的绕组连接线和引出线务必采用焊接。对于定子，三相引出线应选在靠近出线盒部位，使引出线长度最短。高压电动机不允许采用两个相邻线圈的引线作为三相引出线端。对于6极以上电动机的并联支路数超过极对数时，应将所有引出线连成一个圈环后并接，引出线个数应按要求而定。引出线的标志应符合国家标准规定，长短一致，绝缘等级符合要求，符号应清楚醒目，引出线截面积根据电流要求选择。转子的三相引出线焊接及两极绕组的引出线焊接应呈120度圆周均匀布置。线圈连接和焊接前应将连接线线头清理干净，接头处的表面绝缘及氧化物可用专用工具除去，对于线径较小的漆包线，可用砂布打磨或化学剂清理；对于采用软纤焊的硬绕组，其绝缘层去除困难，因此引线部位必须先进行塘锡处理。

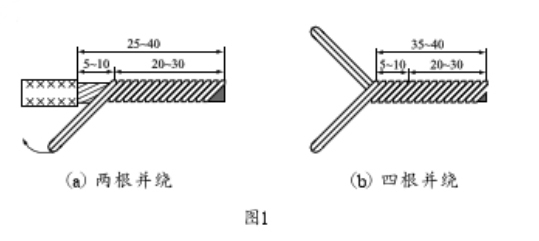

引接线直径在Φ1.35mm及以下，有两根以下并绕及引出线截面积在8平方毫米及以下者，可采用图1（a）或（b）所示的两根并绕或四根并绕的方式进行。

引接线直径在Φ1.5mm及以下，有四根及以下并绕及引出线截面积在16平方毫米及以下者，可采用对绕接法连接。

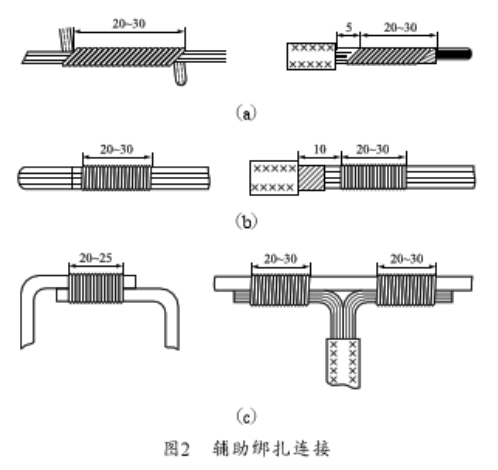

引接线直接在Φ1.5mm以上并四根以上并绕，及引出线截面积在16平方毫米以上，可采用图2所示的辅助绑扎接法方式。当引接线截面积大于25平方毫米时，要分两股绑扎连接。

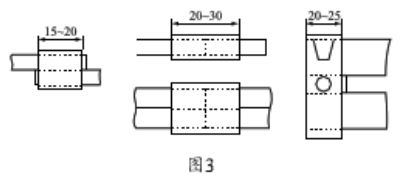

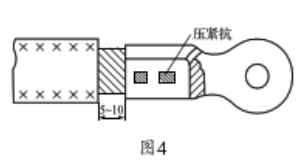

扁钢钱的连接可采用并头套连接。绕线型转子铜条绕组，待上、下线圈穿入后，套上并头套（并头套长度应在20mm-25mm之间），然后将其线头焊接在一起。对于定子硬绕组的扁线经塘锡后，套上用0.3mm的镀锡铜片加工成的并头套，将其线头接在一起，其连接方式如图3。接线鼻距引出线绝缘套约5mm-10mm，如图4。

接头并连接好后，便可焊接。焊接应严密、表面光洁，连接面不应小于导线截面积，并头套及接线鼻的规格应符合要求。并头套的开口或进锡孔应朝上，下层端线的弯曲应朝下。带风叶的转子并头套应焊接牢固，风叶平整均布。绕组连接线和引出线焊接后，包扎绝缘，按绝缘规范选择绝缘材料和厚度。包扎绝缘前，要严格检查绝缘材料质量，包扎应紧密无空隙，转子并头套绝缘应包扎整齐，方向一致。包扎绝缘的场所要清洁，通风并配备防尘装置以防止绝缘受污染。

沃克能源氢氧漆包线焊接设备工作原理
   利用水电解成氢气和氧气，氢气为燃料，氧气助燃，点火生成氢氧焰，利用其高温度、高能量、火力集中的特点把电机需焊部位进行瞬间对焊或熔焊成球，焊点结实美观，虚焊、无黑烟废气产生。
