什么是线性电机?

时间:2020-09-21 点击:543

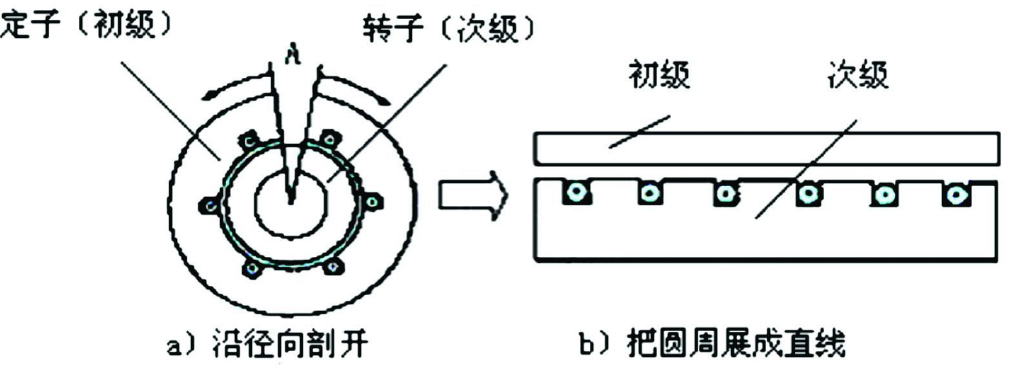

       直线电机是一种将电能直接转换成直线运动机械能,而不需要任何中间转换机构的传动装置。它可以看成是一台旋转电机按径向剖开,并展成平面而成。直线电机也称线性电机,线性马达,直线马达,推杆马达。最常用的直线电机类型是平板式和U型槽式,和管式。线圈的典型组成是三相,有霍尔元件实现无刷换相。

       线性电机结构组成

       该图直线电机明确显示动子的内部绕组。磁鉄和磁轨。动子是用环氧材料把线圈压成的。而且,磁轨是把磁铁固定在钢上。

线性电机结构组成

       直线电机经常简单描述为旋转电机被展平,而工作原理相同。动子(forcer,rotor) 是用环氧材料把线圈压缩在一起制成的;磁轨是把磁铁(通常是高能量的稀土磁铁)固定在钢上。电机的动子包括线圈绕组,霍尔元件电路板,电热调节器(温度传感器监控温度)和电子接口。在旋转电机中,动子和定子需要旋转轴承支撑动子以保证相对运动部分的气隙(air gap)。同样的,直线电机需要直线导轨来保持动子在磁轨产生的磁场中的位置。和旋转伺服电机的编码器安装在轴上反馈位置一样,直线电机需要反馈直线位置的反馈装置--直线编码器,它可以直接测量负载的位置从而提高负载的位置精度。

       直线电机的控制和旋转电机一样。象无刷旋转电机,动子和定子无机械连接(无刷),不像旋转电机的方面,动子旋转和定子位置保持固定,直线电机系统可以是磁轨动或推力线圈动(大部分定位系统应用是磁轨固定,推力线圈动)。用推力线圈运动的电机,推力线圈的重量和负载比很小。然而,需要高柔性线缆及其管理系统。用磁轨运动的电机,不仅要承受负载,还要承受磁轨质量,但无需线缆管理系统。

线性电机优点

       (1)结构简单。管型直线电机不需要经过中间转换机构而直接产生直线运动,使结构大大简化,运动惯量减少,动态响应性能和定位精度大大提高;同时也提高了可靠性,节约了成本,使制造和维护更加简便。它的初次级可以直接成为机构的一部分,这种独特的结合使得这种优势进一步体现出来。

       (2)适合高速直线运动。因为不存在离心力的约束,普通材料亦可以达到较高的速度。而且如果初、次级间用气垫或磁垫保存间隙,运动时无机械接触,因而运动部分也就无摩擦和噪声。这样,传动零部件没有磨损,可大大减小机械损耗,避免拖缆、钢索、齿轮与皮带轮等所造成的噪声,从而提高整体效率。

       (3)初级绕组利用率高。在管型直线感应电机中,初级绕组是饼式的,没有端部绕组,因而绕组利用率高。

       (4)无横向边缘效应。横向效应是指由于横向开断造成的边界处磁场的削弱,而圆筒型直线电机横向无开断,所以磁场沿周向均匀分布。

       (5)容易克服单边磁拉力问题。径向拉力互相抵消,基本不存在单边磁拉力的问题。

       (6)易于调节和控制。通过调节电压或频率,或更换次级材料,可以得到不同的速度、电磁推力,适用于低速往复运行场合。

       (7)适应性强。直线电机的初级铁芯可以用环氧树脂封成整体,具有较好的防腐、防潮性能,便于在潮湿、粉尘和有害气体的环境中使用;而且可以设计成多种结构,满足不同情况的需要。

       (8)高加速度。这是直线电机驱动,相比其他丝杠、同步带和齿轮齿条驱动的一个显著优势。

       说到电机自然离不开电机绕组焊接,电机行业现主要的两种焊接工艺分别是氧乙炔焊接和氢氧焰焊接。今天小编带大家了解电机绕组不同焊接工艺的对比:

       燃气和氧气焊接工艺

       1、火焰温度相对低,容易造成虚焊,脱焊现象而影响产品质量;

       2、火焰相对发散,容易造成邻近漆包线脱漆而导致绝缘不良;

       3、燃气瓶和氧气瓶都属于压力容器,存在一定的安全风险;

       4、燃气泄漏可能会导致中毒甚至死亡事故;

       5、因为火焰温度低,相对焊接效率也相应要低下;

       6、气瓶需要贮存搬运、也需要花费工时,如遇送气不及时,会严重影响生产。

       氢氧焰焊接工艺

       水燃料氢氧机(水焊机)(氢氧发生器)原理:水分子(HHO),通过电解,将水分解成为氧气和氢气,氢气是可以燃烧的,氧气助燃 这两种气体点燃形成氢氧火焰,通俗地来讲就是“水变火”。

       1、氢氧焰温度高达2800度,是目前温度最高的火焰之一;

       2、氢气的热值为34000千卡,是液化汽的3倍左右;

       3、氢氧焰火焰集中,不发散,热辐射要小;

       4、氢氧燃烧只生成水,没有废气产生,属于环保型设备;

       5、氢氧气体产生的原料为水,消耗少量的电,按需制造,用多少产多少,不贮存气体,不存在高压爆炸及泄漏中毒等问题;




       6、开机产气,关机停气,即产即用,不用不产;

       7、免除去漆皮工序,无须去漆直接焊接;

       8、焊接火焰精细,不会对邻近的漆包线产生热辐射;

       9、焊点光滑饱满。

       我司推出氢氧发生器已广泛应用到有色金属加工,电机行业焊接,科研实验玻璃管封口,医药行业安瓿瓶熔封等行业。共有机型10余款,排气量最小100L/H,最大20000L/H;有多种配套产品可供各行业客户选择。
