电动机定子和转子的区别和作用及氢氧焰焊接

       一、异步电机的定子由定子铁芯、定子绕组和机座构成。

       1.定子铁芯

       定子铁芯的作用是作为电机磁路的一部分和嵌置定子绕组。定子铁芯由0.5mm厚的硅钢片叠压而成，砖钢片的两面涂以绝缘漆，使片与片之间互相绝缘，以减少旋转磁场在定子铁芯中引起的铁芯损耗。定子铁芯内圆冲有若干个相同的槽，用以嵌置定子绕组。

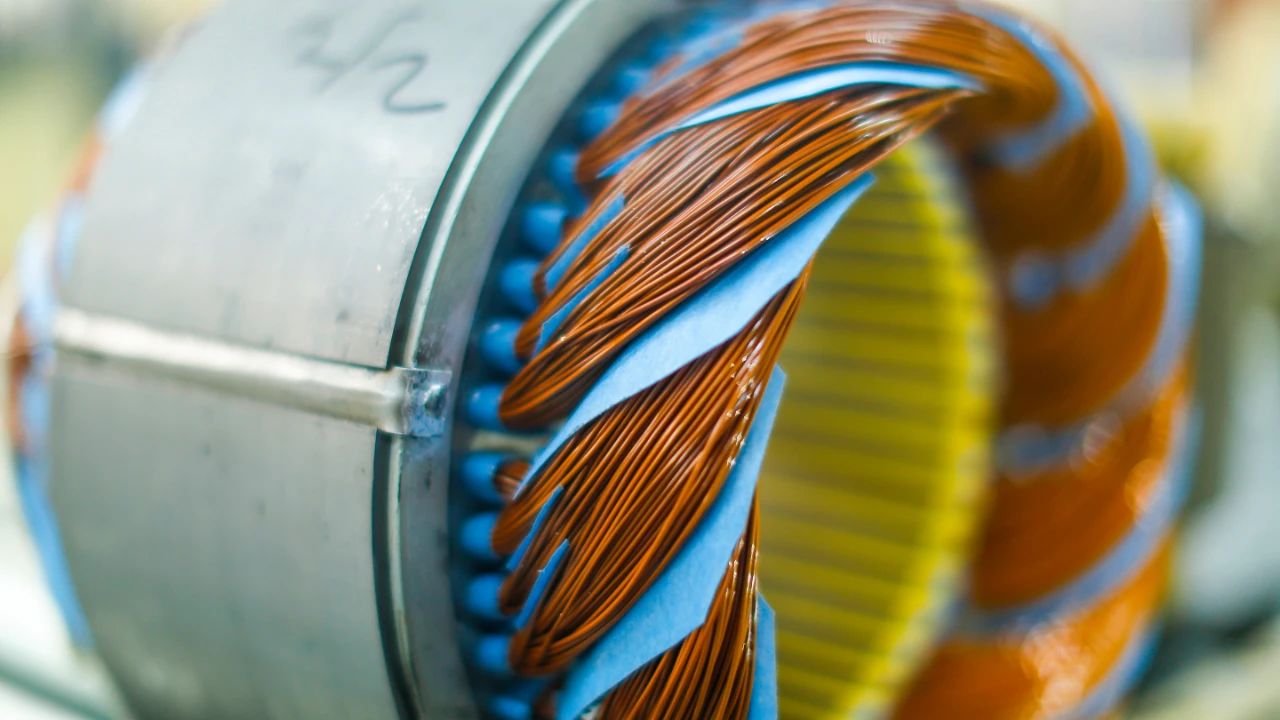

       2.定子绕组

       定子绕组是电机的电路部分，其主要作用是通以电流、产生感应电势以实现机电能量的转换。定子绕组线圈在定子槽内分布分为单层和双层两种。为了得到较好的电磁性能，中、大型异步电机都采用双层短距绕组。

       3.定子机座

       机座的作用主要是固定和支撑定子铁芯，故要求它有足够的机械强度和刚度，能承受电机运行或运输过程中的各种作用力。中、小型交流电机——般采用铸铁机座，对较大容量的交流电机，一般采用钢板焊接机座。

       二、异步电机的转子由转子铁芯、转子绕组和转轴等构成。

       1.转子铁芯

       转子铁芯是电机磁路的一部分．它和定子铁芯以及气隙共同构成电机的整个磁路。转子铁芯一般内0.5mm厚的硅钢片叠成。中、小型交流电机的转子铁芯大都是直接安装在电机轴上。大型交流电机的转子铁芯则安装在转子支架上，支架套在转轴上。

       2.转子绕组的作用是感应电势、流过电流和产生电磁转矩，其结构形式有鼠笼型和绕线型两种。

       1．鼠笼型转子

       鼠笼型转子绕组是自行闭合的绕组。每个槽中插有一根导条，在伸出铁芯两端的槽口处，有两个端环分别把所有导条的两端连接起来。如果去掉铁芯，整个绕组的外形就好像一个“圆笼”，故称为鼠笼型转子。

       2．绕线型转子

       绕线型转子绕组和定子绕组相似，是用绝缘导线嵌置在转子铁芯槽内，且连接成星形的三相对称绕组。然后把三个小线端分别接到转子轴上的三个集电环，再通过电刷把电流引出来。绕线型转子的特点是可以通过集电环和电刷在转子绕组回路中接入外接电阻，用以改善电动机的启动性能，或调节电动机的转速。为了减少电刷的磨损，绕线型异步电机有时还装有提刷短路装置，以便当电机启动完毕而又不需要调节转速时，把电刷提起并同时将三个集电环短接。
