「沃克课堂」热电偶的常用焊接方法!

时间:2019-07-11 点击:687

热电偶是一种常用的温度测量仪表。和氢氧机一样,在工业生产中有着普遍的应用。在热电偶的制作过程中有许多方面需要进行焊接,凭借着测温准确度高、结构简单、易于维护、动态响应速度快、测温范围广、可测量“点”温度、信号为电信号可远传、便于接入自动控制系统等优点,热电偶测温在工业生产和科学研究领域有着广泛的应用。那么热电偶的常用焊接方法有哪些呢?本文小编就为大家做详细的介绍。

一、电弧焊焊接热电偶

      电弧焊是利用高温电弧将热电偶测量端熔化成球状,常用的有交流电弧焊和直流电弧焊两种。下面小编详细介绍下这两种电弧焊方法。

     1、直流电弧焊:直流焊接时,热电偶接电源正极,碳棒接电源负极,用碳棒与热电极顶端瞬时接触起弧,待测量端熔成球状后迅速离开碳棒。这种焊接方法简单、操作容易、测量端不易玷污,使用于贵金属热电偶的焊接。

电弧焊焊接热电偶

      2、交流电弧焊:交流焊接适用于焊接廉金属热电偶。焊接前,应仔细将测量端25-30mm一段的氧化物清除干净,然后将两电极顶端并齐,并绞成麻花状。焊接时,在热电极顶端蘸上焊剂,在置于电弧火焰中熔化3-5S,待成球状后迅速取出,清除掉焊点上的残渣即可。

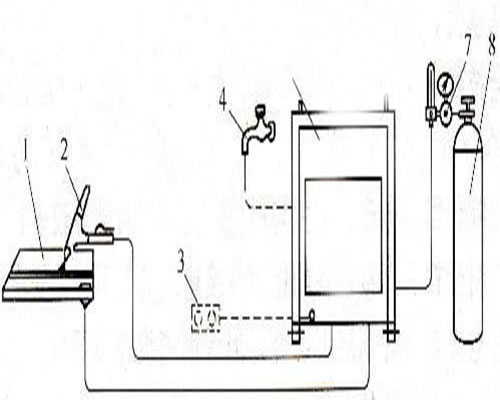

      二、氩弧焊接

      氩弧焊接装置由直流焊接电源、高频振荡器、焊枪、对焊电源、工夹具等5部分组成。焊接时,利用伸出焊枪喷嘴的铈-钨丝作为负极,被焊热电偶固定在夹具上作为正极。当两极间通过高频、高压时将引燃电弧的作用,采用可控硅调压,控制电弧强度,在氩气保护下使铈-钨与被焊热电偶之间产生弧光放电,利用电弧产生的高温把热电偶丝的端面熔化成球状。为了便于热电偶与电极对准,工作夹具与焊枪可以在空间水平和垂直方向移动。焊枪内装有直径1mm及1.5mm的铈-钨电极,供不同直径的热电偶焊接使用。

氩弧焊接

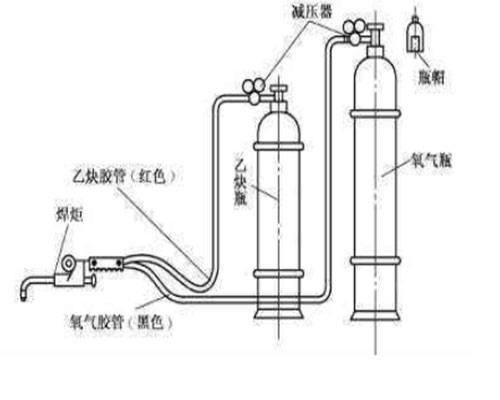

        三、气焊

      采用气焊时,应先将热电极顶端加热并蘸上焊剂,再将热电极置于乙炔或氢氧火焰中,待熔成球状后迅速取出,立即放入热水中洗去焊接点上的残渣。这种方法操作简单,应用较广。适用于廉金属热电偶的焊接。

气焊

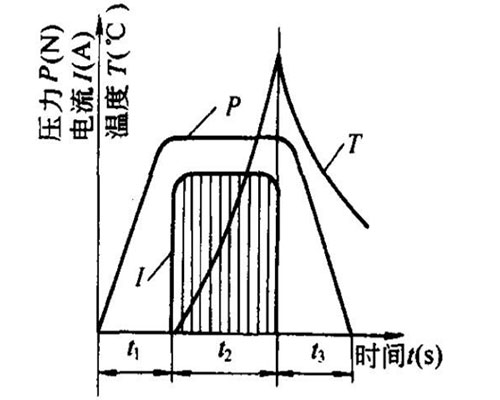

      四、点焊机焊接

      电子点焊机由电容存储的电量在闭合瞬间释放出大电流,利用大电流穿过小面积时产生的局部热效应达到焊接热电偶的目的。把热电偶的热电极交叉叠放在点焊机的点焊棒上,在点焊钳被压合的瞬间,电路导通产生一强电流,此时热电极交叠点会产生瞬间的高温,从而把热电极熔合在一起。这种方法焊接速度快,操作安全简单,但焊接质量不是十分理想,测量端容易存在缺陷。

点焊机焊接

      五、盐水焊接

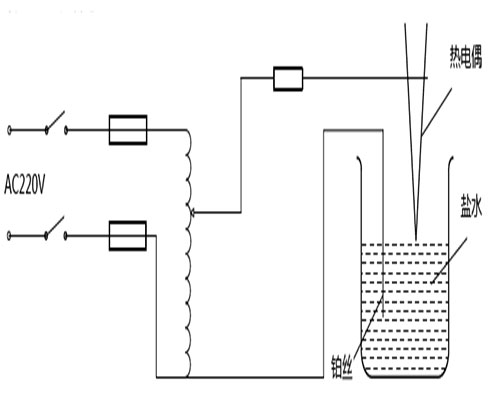

      盐水焊接装置如下图所示,在烧杯中盛有饱和的氯化氨溶液,热电极作为电源的一个电极,再用铂丝(或者其他惰性金属丝)放入盐水中作为另一个电极

盐水焊接

      焊接时将绞成麻花状的热电极顶端与溶液稍稍接触,待起弧后迅速离开。这种方法焊点的质量较好,焊接电流可以用调节器控制,适宜焊接直径较细(0.03-0.3mm)的热电偶,为了避免焊接过程中盐水飞溅,可以在烧杯上加装保护盖。
