本装置应用于安瓿瓶在灌装液体后填充惰性气体时使用。

在安瓿瓶填充惰性气体时惰性气体储存于压力容器中，其输出压力大，流量难以控制，增加了熔封的难度，我司应用户使用要求特开发此产品。

产品特点:

 Ø 控制器采用先进的ARM处理器，处理速度快，接口部件简单，可靠性稳定性强，人机交互简单易用；

 Ø 气体流量输出稳定可调节设定；

 Ø 有压力显示窗口，用户通过压力表可以看到输出压强；

 Ø 惰性气体填充时间受控，用户可以自由设定填充时间；

 Ø 数显计数功能。

   结构说明

    1、内部结构

    高压气体从进气口进入控制阀，再经压力调节器降压后输出低压气体至压力表，压力表显示输出压力值（可数显），再从出气口输出至充气接头给予安瓿瓶填充气体。

    人机交互用于设置送气时间及停止时间；控制器启停控制阀门；压力调节器用于降压输出；压力显示供用户参考气压输出；充气接头根据安瓿瓶的规格复选型号。

    2、外部结构

    人机交互：其作用为启停时间显示与控制。

    方法：控制自动运行、停止，计数为N+1。

    设置：按SET键一次，屏显示00：00，此时为停止时间设置（00：00表示分和秒，最高为99），按上键可更改数值，左键为跳动光标，按CLR键退出并保存；按SET键两次，屏显示00：00，此时为工作时间设置（00：00表示分和秒，最高为99），按上键可更改数值，左键为跳动光标，按CLR键退出并保存；

    长按CLR键，计数清零；CTR键可紧急停止。

    复位：清零，重新开始。

    压力调节器：其作用为降低压力输出流量，顺时针增大气量，逆时针减少气量。

压力显示：为调节器提供输出压力数值参考，可为数字显示。

    说明：进、出气口为2分（1/4）螺纹，用户可根据接管要求选用相应接头。

    电源接口为快插式接口，通电后开关亮灯指示。

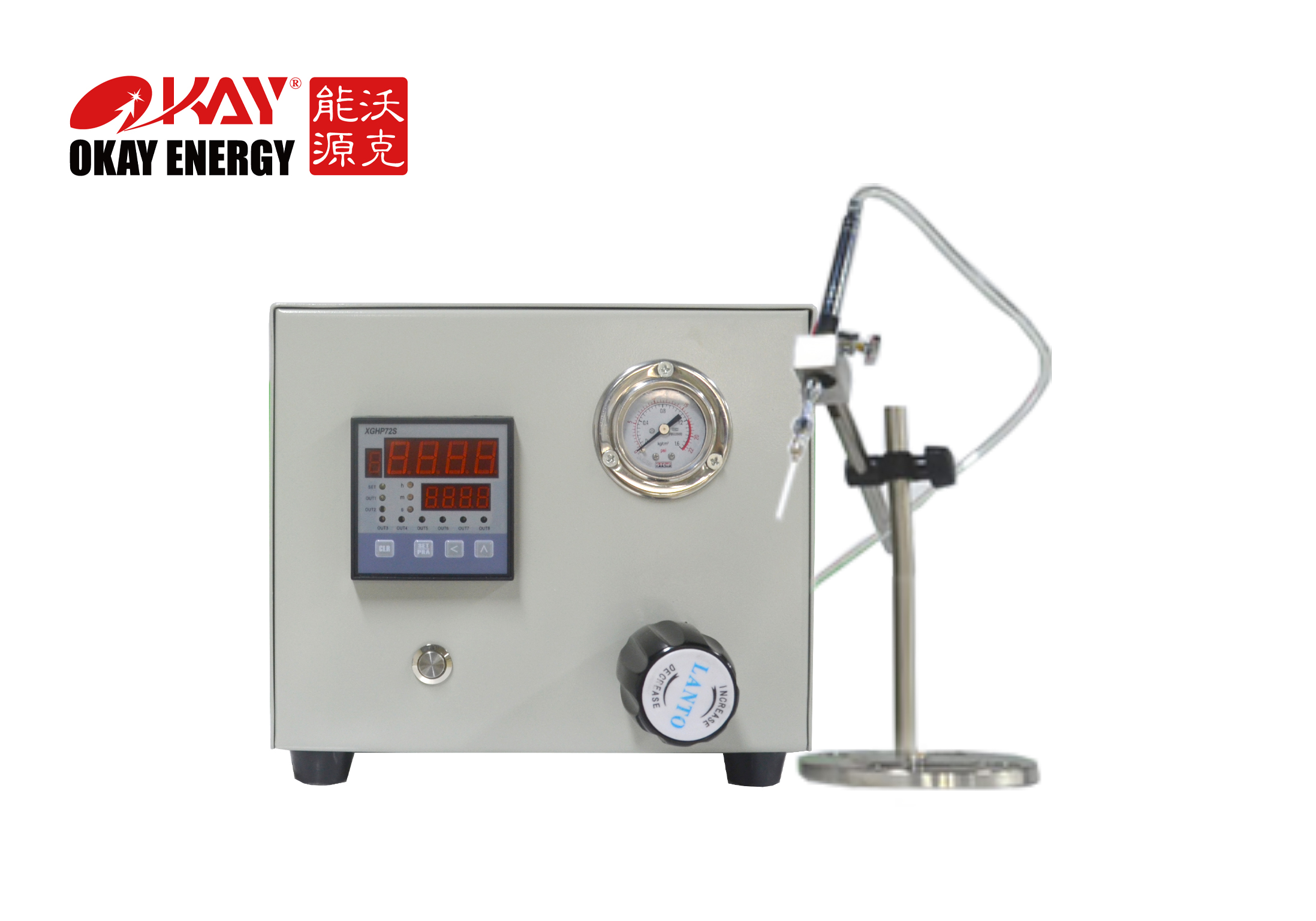

安瓿瓶智能充氮装置

    三、技术参数

    ² 电源电压：AC 85~265V

    ² 整机功耗：小于60W

    ² 工作介质：惰性气体

    ² 控制范围：0-1.6Mpa

    ² 调压方式：手动调节

    ² 环境温度：-10-40℃

    ² 环境湿度：0-80RH%

    ² 尺寸：L316*W245*H220ｍｍ

    ² 重量：5KG

    四、使用调试

    本产品使用步骤：

    1、将进、出气口管路连接好后，接上充气接头。

    2、参阅控制器设置方法设置好控制时间。

    3、送入高压惰性气体。

    4、连接电源线，打开电源开关。

    5、调节压力控制器，压力显示调至所需气量。

    6、安瓿瓶充装惰性气体。

    7、停止：关闭电源

² 电源电压：AC 85~265V

² 整机功耗：小于60W

² 工作介质：惰性气体

² 控制范围：0-1.6Mpa

² 调压方式：手动调节

² 环境温度：-10-40℃

² 环境湿度：0-80RH%

² 尺寸：L316*W245*H220ｍｍ

² 重量：5KG

         ² 主机一台

         ² 电源线一根

         ² 充气装置一套。
